可塑料的抗熱震性怎么樣？

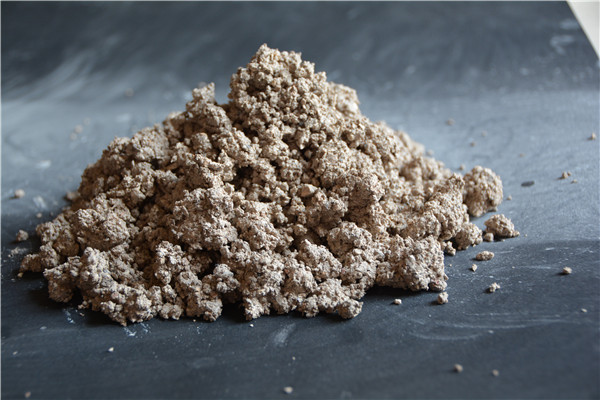

? ? ? ?可塑料是由粒狀和粉狀物料與可塑黏土等結(jié)合劑和增塑劑配合后，再加入少量水分，經(jīng)充分混煉所組成的一種呈硬泥膏狀并在較長(zhǎng)時(shí)間內(nèi)保持較高可塑性的不定型耐火材料。可塑料的主要組分是粒狀和粉狀料。它可由各種材質(zhì)的耐火原料制成，并常依材質(zhì)對(duì)其進(jìn)行分類與命名。由于這種不定型耐火材料主要用于不直接與熔融物接觸的各種加熱爐中，一般多采用黏土熟料和高鋁質(zhì)熟料，制備輕質(zhì)可塑料通常采用輕質(zhì)粒狀料。
? ? ? ?可塑性黏土是可塑料的重要組分，但對(duì)可塑料和其硬化體的結(jié)合強(qiáng)度、可塑料的可塑性、可塑料和其硬化體的體積穩(wěn)定性和耐火性都有很大的影響。在一定意義上，可認(rèn)為黏土的性質(zhì)和數(shù)量控制著可塑料的性質(zhì)。
? ? ? ?可塑料是不定型耐火材料的一種，由粒狀和粉狀物料加可塑性黏土等結(jié)合劑及適量增塑劑配制而成的耐火材料。
與相同材質(zhì)的燒結(jié)耐火制品和其他不定型耐火材料相比，可塑性耐火材料的抗熱震性較好，主要原因有以下幾方面：由硅酸鋁質(zhì)耐火原料作為粒狀和粉狀料的可塑料，在加熱過程中或在高溫下使用時(shí)不會(huì)產(chǎn)生由于晶型轉(zhuǎn)化而引起的嚴(yán)重變形；在加熱面附近的礦物組成為莫來(lái)石和方石英的微細(xì)的結(jié)晶，玻璃體較少，沿加熱面向低溫側(cè)過渡，可塑料的結(jié)構(gòu)和物相是遞變而非激變；可塑料具有均勻的多孔結(jié)構(gòu)，膨脹系數(shù)和彈性模量一般都較低等。
? ? ? ? 為了改進(jìn)以軟質(zhì)黏土做結(jié)合劑的可塑料在施工后硬化緩慢和常溫強(qiáng)度很低等缺點(diǎn)，往往另外加入適量的氣硬性和熱硬性結(jié)合劑，其聚合物?？伤芰现袩o(wú)化學(xué)結(jié)合劑者稱為普通可塑料。此種可塑料在未燒結(jié)前強(qiáng)度很低，但隨溫度升高，水分逸出，強(qiáng)度提高。經(jīng)高溫?zé)Y(jié)后，冷態(tài)強(qiáng)度增。但高溫下熱態(tài)強(qiáng)度隨溫度上升而降低。加有硅酸鈉的可塑料在施工后的強(qiáng)度隨溫度升高而增長(zhǎng)較快，在施工后可較快地拆模。但是，在干燥過程中，這種結(jié)合劑可能向構(gòu)筑物或制品的表面遷移，阻止水分的順利排除，引起表皮產(chǎn)生應(yīng)力和變形。另外，施工后的可塑料碎屑也不宜再用，含有此種結(jié)合劑的可塑料宜用于建造工期較長(zhǎng)的大型窯爐和用于爐頂?shù)忍?。磷酸鋁是可塑料中使用廣泛的一種熱硬性結(jié)合劑，施工后經(jīng)干燥和烘烤可獲得很高的強(qiáng)度。
